产品介绍
性能参数

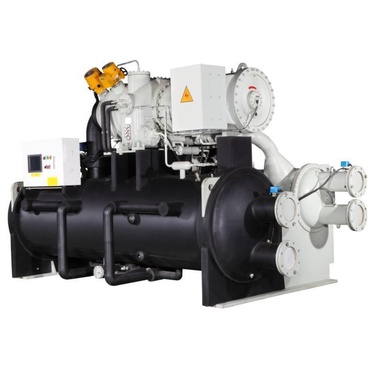

产品名称：	BH系列水冷离心式冷水机组	品牌：	冰通	电源：	380V-50HZ-3P
冷却方式：	水冷	制冷剂：	R134a	冷冻介质：	水 / 7℃出水
压缩机：	离心式/汉钟	冷凝器：	壳管式（直列紫铜管）	蒸发器：	降膜壳管式（1.0mm直列铜管）
控制方式：	PLC+触控屏	控制器：	西门子	主电器：	ABB
产品规格：	名义制冷量:1760~5274KW（单机） 5716~10548KW（双机）

该系列机组采用单台或两台离心式压缩机头，整机每台压缩机为一套独立系统、无级能调。
设计工况：进出水温度12℃/7℃，冷冻水出水可控温度范围15℃~5℃。
单机制冷量范围：1760KW~3955KW 适用电压等级：低电压：3φ-380V-50Hz，3φ-460V-50Hz
1760KW~5274KW 适用电压等级：高电压：3φ-6KV-50Hz，3φ-10KV-50Hz

双机制冷量范围：5716KW~7905KW 适用电压等级：低电压：3φ-380V-50Hz，3φ-460V-50Hz
5716KW~10548KW 适用电压等级：高电压：3φ-6KV-50Hz，3φ-10KV-50Hz

定制前请预先确认电源选项，其它电源请至电联系

■ 机组概述

水冷离心式冷水机组:BTLXS-xxSK单压缩机系列该系列机组采用汉钟双级离心式压缩机、高效降膜式（喷淋式）蒸发器、R134a环保冷媒、独立的回油系统（引射泵回油）、固定孔口板节流装臵无需膨胀阀故障率更低且运行更加稳定。

■ 技术特点

一、高可靠性

1、专业设计

引用汉钟精技术，积累多年生产压缩机的经验，并引进台湾科研机构-工业技术研究院及美国专业离心机顾问公司NREC的科研成果，于2007年台北，2008年上海制冷展正式推出离心式压缩机。

2、权威认证公司拥有业内最先进的离心机组大型在线检测试验台，经国家压缩机制冷设备质量监督检验中心（合肥通用机械研究所）审核评定合格，此试验台严格按照国标GB/T10870-2014、GB/T18430.1-2007、GB/T 19409-2013等要

求执行，每台机组出厂前都经过了严格的全性能测试，以确保出厂机组的性能。

3、可靠的回油装臵-引射泵机组使用引射泵作为回油组件，使用中压闪气作动力，在没有机组能量损失的状态下完成低压侧回油功能。

4、冷媒流量控制组件-孔口板

(1)、机组采用孔口板作为冷媒流量控制装臵。每组孔口板都依照离心机和机组性能量身订做，与机组性能达到最佳的匹配程度。

(2)、机组中采用2－3片孔口板作为一组节流装臵，第一块孔口板作为液封，第2－3片孔口板降压节流，利用冷媒自身的动态平衡保证机组在满载、部分负荷及不同工况下，均能即时调节蒸发器所需的冷媒流量。

(3)、由于孔口板无任何活动部件，其可靠度自然优于机械传动的各式节流阀

机组满载运行时，液柱高度为H，液柱产生的静压将满载所需的冷媒从第一片孔口板送到第二片孔口板。

机组半载运行时，液柱高度由H变为H/4，由于静压不足，通过第一片孔口板的冷媒为满载的一半，上游流量减少造成两片孔口板之间产生闪蒸现象，大量的闪气混合着液态冷媒通过第二片孔口板，冷媒流量也随之降为一半。

二、高效节能

1、离心式压缩机离心式压缩机为双级压缩，内部使用高强度合金的主轴、高强度铝合金材料的封闭式叶轮和高精度的精密齿轮，轴承采用高强度滚珠/滚柱轴承非平轴承，故不怕压缩机急停，开机间隔可缩短至10分钟，轴承寿命高达8 万小时。

2、高效型冷凝器将冷凝器分为上下两部分，中间设臵导流板，将液态冷媒导流至壳体边缘，可大幅提高下半层铜管的换热效率，对大吨位的机组而言，此设计十分有效，约可降低冷凝温度0.5℃～1℃。

3、喷淋式（降膜式）蒸发器

(1) 进入蒸发器的冷媒由换热管管阵的上方向下喷淋。液态冷媒在管壁形成薄膜向下流动，故又名降膜式蒸发器。由于仅在换热管表面覆盖一层液态冷媒薄膜，故传热效果极佳。

(2) 蒸发器仅在底部有少量液态冷媒，故机组的冷媒充填量较低，符合环保要求。

(3) 大量冷媒蒸发后，润滑油在蒸发器底部浓缩，回油泵在此能顺利地将油抽出，返回压缩机油槽。

三、经济器、油冷却器及回油热交换器

(1)、经济器、油冷却器及回油热交换器三合一技术的运用，提高系统运行产生的中压饱和闪气和中压饱和液态冷媒在经济器里进行有效的分离。分离后的中压饱和闪气导入压缩机完成二级压缩。

(2)、来自蒸发器的富油液态冷媒在经济器中被加热为冷媒蒸气和油，再回到压缩机油箱。

(3)、来自压缩机的高温冷冻油先进入经济器中冷却到适当油温，再注入压缩机需润滑的部件。

三、先进的控制

1、微电脑控制器

机组配有先进的微电脑控制器，拥有执行1K Words程序仅需0.25ms的运算速度，确保机组安全稳定的运行。

2、人机界面触摸屏自带存储空间，拥有较高的反应速度，用户可实时掌握机组完整的运行状态。直观的操作画面，只需点击画面就可进行机组操作和设定。

3、PID控制功能微电脑控制器采用先进的PID控制功能，根据冷热水的出水温度与目标温度的整值自动调节机组负荷，使水温在最短的时间内达到需求，并将水温稳定在目标温度±0.3℃之内。

4、机组保护功能对客户端供给机组的电源进行过电压、欠电压、三相不平衡、欠逆相保护。且机组具备多达30项保护功能，为机组安全运行提供全面保障

(1)、包括压缩机过载、过热保护；系统高压、低压、蒸发器出水温度过低及防冻保护、冷凝器入水温度过低保护、水流量异常保护等。

(2)、具有密码保护功能，防止未授权人的误操作导致机组故障；

(3)、具有开机自检功能，避免机组非正常启动；

(4)、具有冷凝器清洗提醒功能。

5、多重防喘振功能机组拥有先进的多重防喘振功能，采用预防、控制、警报相结合的方式，使机组在安全运行的范围内满足客户制冷量需求。

(1)预防-通过对喘振曲线精确计算，当机组运行逼近喘振曲线时，机组自动调整状态。

(2)控制-在检测机组出现喘振时及时调整运行状态，有效控制喘振发生。 (3)警报-机组喘振若持续一段时间，会以警报方式提醒客户，执行停机动作。

6、预留用户连接点、提供云端服务

(1)、预留冷却塔风机，冷却水泵、冷冻水泵控制点，使风机、水泵由机组控制，优化用户系统结构。预留警报输出点，用于远端警报显示。

(2)、预留中央监控连接点（Modbus-RTU通讯协议），使机组能够无缝连接至楼宇监控系统。

(3)、云端服务，实现运行数据实时上传监控，保证机组可靠运行

■ 主要应用

BT系列离心式冷水机用途十分广泛，适用于空调、注塑、型材、管材、涂装、电子、医药、化工、食品饮料、粮油加工、太阳能光伏以及冷冻冷藏等众多行业领域

机型:BHLXS-xxSKM			500A	550A	600A	650A	700A	800A	900A	1000A	1100A	1200A	1300A	1400A	1500A
设计工况			冷却水进出水温30℃/35℃、冷冻水进出水温12℃/7℃
冰水出水温度范围			15~5℃（适用于中高温系列）
名义制冷量		kW	1760	1965	2130	2324	2497	2858	3224	3575	3953	4323	4665	4925	5274
		10⁴kcal/h	151.4	169.0	183.2	199.9	214.7	245.8	277.3	307.5	340.0	371.8	401.2	423.6	453.6
		RT	500.5	558.8	605.8	660.9	710.1	812.8	916.9	1016.7	1124.2	1229.5	1326.7	1400.7	1499.9
控制方式			PLC可编程控制器、触摸屏全自动控制
电源			低压3φ-380V-50Hz，3φ-460V-50Hz 高压：3φ-6KV-50Hz，3φ-10KV-50Hz									3φ-6KV-50Hz，3φ-10KV-50Hz
冷媒	类型		Rl34A
冷媒	充填量	kg	450	495	540	585	630	720	810	900	990	1080	1170	1260	1350
压缩机	能级调节		12.5%~无级
	输入功率	kW	288	320	348	381	406	467	526	586	647	704	761	805	863
	满载效率 COP	kW/kW	6.11	6.14	6.12	6.1	6.15	6.12	6.13	6.1	6.11	6.14	6.13	6.12	6.11
	满载效率 COP	kW/RT	0.58	0.57	0.57	0.58	0.57	0.57	0.57	0.58	0.58	0.57	0.57	0.57	0.58
冷凝器	类型		壳管式冷凝器
	水流量	m3/h	352	393	426	465	499	572	645	716	791	865	933	986	1056
	水压降	kPa	66	66	76	76	76	95	95	95	98	98	98	98	98
	进出水管	DN	250	250	250	250	250	300	300	300	350	350	350	350	350
蒸发器	类型		降膜式蒸发器
	水流量	m3/h	303	338	366	400	429	492	555	615	680	743	802	847	907
	水压降	kPa	60	60	72	72	72	90	90	90	95	95	95	95	95
	进出水管	DN	250	250	250	250	250	300	300	300	350	350	350	350	350
外形尺寸	A（长）	mm	3920	3920	4120	4120	4120	4570	4570	4570	4780	4780	4780	4780	4780
	B（宽）	mm	2320	2320	2380	2380	2380	2550	2550	2550	2800	2800	2800	2800	2800
	C（高）	mm	2450	2450	2500	2500	2500	2900	2900	2900	2950	2950	2950	2950	2950
安装尺寸	D	mm	2944	2944	3144	3144	3144	3384	3384	3384	3384	3384	3384	3384	3384
安装尺寸	E	mm	1800	1800	1800	1800	1800	2000	2000	2000	2300	2300	2300	2300	2300
设备重量	空重	kg	9100	9600	10100	10600	11200	11800	12500	13200	14500	15500	16500	18000	19500
设备重量	运行	kg	10050	10550	11100	11700	12350	13100	14000	14800	16350	17500	18600	20000	21500



机型:BHLXS-xxDKM			1600A	1700A	1800A	1900A	2000A	2100A	2200A	2300A	2400A	2500A	2600A	2700A	2800A	2900A	3000A
冰水出水温度范围			15~5℃（适用于中高温系列）
名义制冷量		kW	5716	6082	6448	6799	7150	7528	7905	8276	8645	8988	9330	9590	9850	10199	10548
		10⁴kcal/h	491.6	523.1	554.5	584.7	614.9	647.4	679.8	711.7	743.5	773.0	802.4	824.7	847.1	877.1	907.1
		RT	1625.6	1729.7	1833.8	1933.6	2033.5	2141.0	2248.2	2353.7	2458.6	2556.2	2653.5	2727.4	2801.3	2900.6	2999.9
控制方式			PLC可编程控制器、触摸屏全自动控制
电源			低压3φ-380V-50Hz，3φ-460V-50Hz 高压：3φ-6KV-50Hz，3φ-10KV-50Hz									3φ-6KV-50Hz，3φ-10KV-50Hz
冷媒	类型		Rl34A
冷媒	充填量	kg	1440	1530	1620	1710	1800	1890	1980	2070	2160	2250	2340	2430	2520	2610	2700
压缩机	能级调节		12.5%~无级
	输入功率	kW	932	992	1054	1110	1168	1230	1292	1350	1410	1467	1525	1567	1610	1668	1726
	满载效率 COP	kW/kW	6.13	6.13	6.12	6.13	6.12	6.12	6.12	6.13	6.13	6.13	6.12	6.12	6.12	6.11	6.11
	满载效率 COP	kW/RT	0.57	0.57	0.57	0.57	0.57	0.57	0.57	0.57	0.57	0.57	0.57	0.57	0.57	0.58	0.58
冷凝器	类型		壳管式冷凝器
	水流量	m3/h	1143	1217	1290	1360	1431	1506	1582	1656	1729	1798	1867	1919	1971	2041	2111
	水压降	kPa	95	95	95	95	105	105	105	105	105	105	105	105	105	105	105
	进出水管	DN	400	400	400	450	450	450	450	450	450	500	500	500	500	500	500
蒸发器	类型		降膜式蒸发器
	水流量	m3/h	983	1046	1109	1169	1230	1295	1360	1423	1487	1546	1605	1649	1694	1754	1814
	水压降	kPa	90	90	90	90	95	95	95	95	95	95	95	95	95	95	95
	进出水管	DN	400	400	400	450	450	450	450	450	450	500	500	500	500	500	500
外形尺寸	A（长）	mm	8300	8300	8300	8500	8500	8950	8950	8950	8950	9000	9000	9000	9000	9000	9000
	B（宽）	mm	3600	3650	3650	3650	3650	3680	3680	3680	3680	3680	3680	3700	3700	3700	3700
	C（高）	mm	2900	2900	2900	2950	2950	2980	2980	2980	2980	3000	3000	3000	3000	3000	3000
安装尺寸	D	mm	6678	6678	6678	6678	6678	7278	7278	7278	7278	7278	7278	7278	7278	7278	7278
安装尺寸	E	mm	2600	2600	2600	2600	2600	2600	2600	2600	2600	2600	2600	2600	2600	2600	2600
设备重量	空重	kg	23600	24300	25000	25700	26400	27700	29000	30000	31000	32000	33000	34500	36000	37500	39000
设备重量	运行	kg	26500	27100	28000	28800	29600	31150	32700	33850	35000	36100	37200	38600	40000	41500	43000
