产品介绍
性能参数

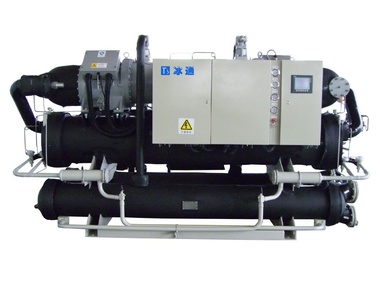

产品名称：	BT系列水冷螺杆式冷水机组	品牌：	冰通	电源：	380V-50HZ-3P
冷却方式：	水冷	制冷剂：	R22	冷冻介质：	水 / 7℃出水
压缩机：	半封闭/螺杆式/汉钟	冷凝器：	壳管式（铁Q235+直列紫铜管）	蒸发器：	壳管式（铁Q235+0.7mm直列铜管）
控制方式：	PLC+触控屏	控制器：	西门子	主电器：	施耐德
产品规格：	（单压缩机名义制冷量）99~993KW （双压缩机名义制冷量）198~1986KW

空调工况标准型制冷机BTLS-xxS(D)K系列进出水温度12℃/7℃，冷冻水出水可控温度20℃~5℃范围(非标定制可控最低温度3℃出水)。采用水冷冷却方式，设备运行效率更高。

■ 机组概述

BT系列螺杆式冷水机/冷冻机组选用半封螺杆式压缩机无故障运行可达8-10年之久；全自动化控制，实行无人职守；并配以优质的经济节能器，提高机组性能。作为冰通公司的主打产品，它是通过多年技术积累的丰硕成果。经过了多年的市场验证，并获得广大用户认可、创造出优异的成绩。

■ 配置部件

压缩机：采用5：6非对称双螺杆式转子半封闭压缩机，电机、压缩机一体化无渗漏设计；

冷凝器：选用内螺纹换热管高效壳管式冷凝器；

蒸发器：壳管式蒸发器，结构紧凑换热效果好；可选用紫铜、黄铜、不锈钢以及钛合金等材质确保机器经济效能和使用安全；

膨胀阀：艾默生或丹佛斯等国际知名品牌电磁膨胀阀平衡流口型式，不受冷凝压力影响；

电控系统：西门子PLC控制器+数字模拟触摸式人机界面实现全自动化控制，故障自动报停全方位保护；

保护系统：高低压保护、防水、防热保护(双重)、安全阀、过载保护、欠相、逆相、欠电压、过电压、水流保护等多重保护使机组运行更安全；

制冷剂：主要以R22制冷剂为主并可选R134A、R407C、R404A等多种环保制冷剂；

电源配置：标配3P-380V-50HZ可选110V-480V，50-60HZ等不同电源。

■ 主要应用

BT系列箱式冷水机用途十分广泛，适用于空调、注塑、型材、管材、电镀、涂装、电子、医药、

化工、食品饮料、粮油加工、太阳能光伏以及冷冻冷藏等众多行业领域。

型号BTLS-xxSK			100B	140B	180B	200B	230B	260B	300B	310B	340B	370B	410B	470B	510B	550B	580B	620B	710B	790B	830B	930B
冰水出水温度范围			20~5℃（适用于中高温系列）
名义制冷量		kW	99	134	176	192	234	257	303	320	350	379	417	496	524	574	621	645	744	825	890	993
		10⁴kcal/h	8.5	11.5	15.1	16.5	20.1	22.1	26.1	27.5	30.1	32.6	35.9	42.7	45.1	49.4	53.4	55.5	64.0	71.0	76.5	85.4
		RT	28.2	38.1	50.1	54.6	66.5	73.1	86.2	91.0	99.5	107.8	118.6	141.1	149.0	163.2	176.6	183.4	211.6	234.6	253.1	282.4
控制方式			PLC可编程控制器、触摸屏全自动控制
电源			380V-3PH-50Hz
启动方式			Y-△启动
单压缩机能量控制			0-33%-66%-100%			0-25%-50%-75%-100%
压缩机	型式		5-6非对称半封闭双螺杆压缩机
	数量		1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1
	输入功率	kW	23.3	30.7	38.5	42.2	51.4	56.0	63.0	66.3	73.0	79.6	88.5	102.8	108.5	117.6	126.6	130.6	153.5	170.3	180.9	199.4
	额定电流	A	40.5	53.6	68.3	74.0	85.2	96.2	109.2	114.3	127.1	136.7	149.8	173.6	186.7	200.8	214.9	219.3	258.6	285.8	303.8	335.7
	最大电流	A	69	91	121	128	153	171	193	203	220	241	268	310	336	355	377	393	453	498	534	620
蒸发器	形式		高效壳管干式蒸发器
	配管管径	DN	65	65	80	80	80	80	80	100	100	100	100	125	125	125	125	150	150	150	150	150
	水流量	m3/h	17.0	23.0	30.3	33.0	40.2	44.2	52.1	55.0	60.2	65.2	71.7	85.3	90.1	98.7	106.8	110.9	128.0	141.9	153.1	170.8
	水压降	kpa	48	50	50	55	55	60	60	62	63	65	68	70	72	75	75	75	78	78	78	80
冷凝器	形式		高效壳管式冷凝器
	配管管径	DN	65	65	80	80	80	80	80	100	100	100	100	125	125	125	125	150	150	150	150	150
	水流量	m3/h	23.3	31.4	40.7	44.5	54.2	59.4	69.2	73.0	80.0	86.8	95.7	113.2	119.5	130.6	141.1	146.3	168.7	187.1	201.1	224.8
	水压降	kpa	46	48	48	50	50	52	52	58	58	62	66	66	68	70	70	70	73	73	73	73
制冷剂	型号		R22
外形尺寸	长	mm	2130	2400	2580	2650	2800	3000	3000	3100	3100	3100	3100	3350	3350	3350	3350	3570	3570	3570	3650	3650
	宽	mm	900	900	900	900	900	900	1100	1100	1100	1100	1100	1100	1100	1100	1100	1100	1100	1100	1100	1100
	高	mm	1370	1510	1560	1560	1670	1730	1730	1790	1830	1830	1930	1930	1980	2100	2100	2160	2160	2160	2160	2160
机组略重		Kg	840	910	1070	1410	1590	1670	1740	1790	1860	1960	2150	2310	2430	2540	2620	2710	3380	3640	3760	3860
运行重量		Kg	915	1015	1205	1560	1770	1865	1965	2030	2130	2245	2465	2685	2820	2975	3085	3190	3935	4255	4420	4610

型号BTLS-xxDK			200B	280B	360B	400B	460B	520B	600B	620B	680B	740B	820B	940B	1020B	1100B	1160B	1240B	1420B	1580B	1660B	1860B
冰水出水温度范围			20~5℃（适用于中高温系列）
名义制冷量		kW	198	268	352	384	468	514	606	640	700	758	834	992	1048	1148	1242	1290	1488	1650	1780	1986
		10⁴kcal/h	17.0	23.0	30.3	33.0	40.2	44.2	52.1	55.0	60.2	65.2	71.7	85.3	90.1	98.7	106.8	110.9	128.0	141.9	153.1	170.8
		RT	56.3	76.2	100.1	109.2	133.1	146.2	172.3	182.0	199.1	215.6	237.2	282.1	298.1	326.5	353.2	366.9	423.2	469.3	506.2	564.8
控制方式			PLC可编程控制器、触摸屏全自动控制
电源			380V-3PH-50Hz
启动方式			Y-△启动
单压缩机能量控制			0-33%-66%-100%			0-25%-50%-75%-100%
压缩机	型式		5-6非对称半封闭双螺杆压缩机
	数量		2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2
	输入功率	kW	46.6	61.4	77.0	84.4	102.8	112.0	126.0	132.6	146.0	159.2	177.0	205.6	217.0	235.2	253.2	261.2	307.0	340.6	361.8	398.8
	额定电流	A	81.0	107.2	136.6	148.0	170.4	192.4	218.4	228.6	254.2	273.4	299.6	347.2	373.4	401.6	429.8	438.6	517.2	571.6	607.6	671.4
	最大电流	A	138	182	242	256	306	342	386	406	440	482	536	620	672	710	754	786	906	996	1068	1240
蒸发器	形式
	配管管径	DN	80	100	100	100	100	100	125	125	150	150	150	150	150	150	150	150	200	200	200	200
	水流量	m3/h	34.1	46.1	60.5	66.0	80.5	88.4	104.2	110.1	120.4	130.4	143.4	170.6	180.3	197.5	213.6	221.9	255.9	283.8	306.2	341.6
	水压降	kpa	46	50	52	56	58	62	64	66	68	70	72	74	74	76	76	76	78	78	78	80
冷凝器	形式
	配管管径	DN	80	100	100	100	125	125	125	125	150	150	150	150	150	200	200	200	200	200	250	250
	水流量	m3/h	46.7	62.7	81.4	88.9	108.3	118.7	138.4	146.0	160.0	173.5	191.4	226.4	239.1	261.2	282.2	292.7	337.5	374.3	402.3	449.6
	水压降	kpa	46	48	50	54	56	60	62	64	66	68	70	72	72	74	74	74	74	74	76	76
制冷剂	型号		R22
外形尺寸	长	mm	2550	3200	3200	3200	3350	3350	3800	3800	3850	3850	3850	4120	4120	4120	4150	4200	4520	4785	4785	4785
	宽	mm	900	900	1100	1100	1300	1300	1300	1300	1300	1300	1300	1300	1300	1300	1500	1500	1500	1500	1500	1500
	高	mm	1550	1610	1550	1550	1860	1890	1900	1900	1960	1960	2010	2080	2130	2200	2250	2300	2300	2380	2380	2500
机组略重		Kg	1610	1750	2050	2710	3050	3210	3340	3440	3570	3760	4130	4440	4670	4880	5030	5200	6490	6990	7220	7410
运行重量		Kg	1760	1960	2320	2995	3410	3600	3790	3920	4095	4330	4760	5190	5450	5735	5960	6160	7600	8235	8555	8895
