产品介绍
性能参数

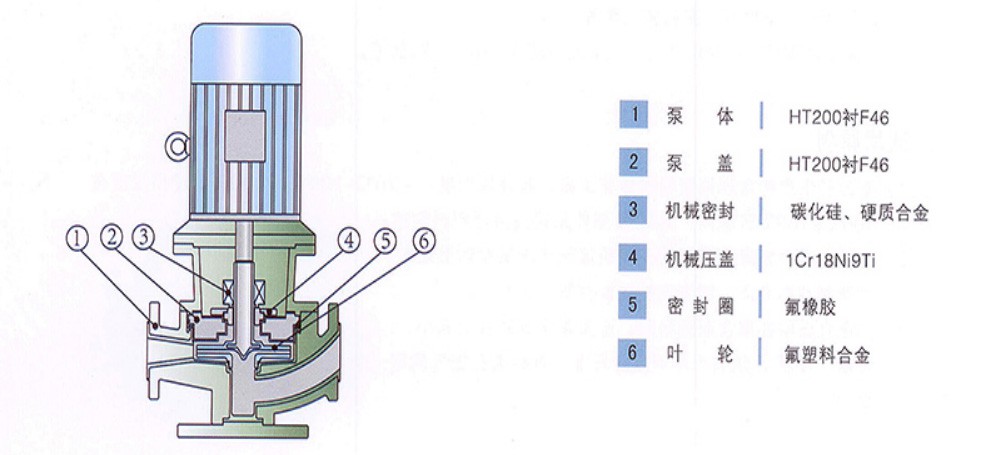

结构与材料

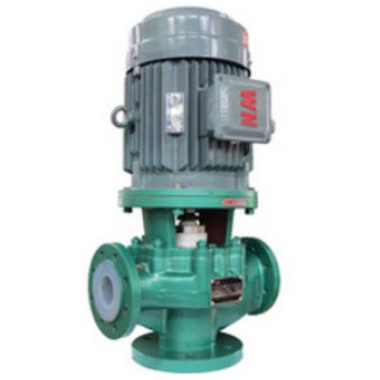

产品概述

GF型衬氟管道泵结合了市场需求,参照国际标准及国家相关标准设计制造,过流部件为氟塑料，自主研发专利衬里工艺，具有特强的耐腐蚀性能，耐腐蚀性范国广,强度高,经久耐用，可替代316L不锈钢、钛合金等贵金属,而且高效节能、噪音低、性能可靠等优点。本产品广泛适用于:酸洗工艺、喷漆工艺、有色金属台炼中的电解液输送、离子膜烧碱项目中的氧水、废水处理和加酸等工艺流程;适用温度为:-20-150C。

产品特点及使用范围

1、GF型衬氟管道泵为立式结构，进出口口径相同，且位于同一中心线上，电机加土防雨罩则可置于户外使用；

2、GF型材氟管道泵叶轮直接安在电机轴上且配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平衡，振动、噪音很低；

3、GF型衬氟管道泵轴封采用普通型和耐颗粒型的机械密封，耐磨耐腐，能有效地增长机械密封的使用寿命；

4、GF型衬氟管道泵可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式；

5、GF型材氟管道泵适用于-40℃~+150℃温度的条件下，长期输送任意浓度的酸、碱液、氧化剂及其他腐蚀性液体；

6、GF型衬氟管道泵进口压力≤0.3MPa ，泵系统压力即泵吸入口压力＋泵扬程≤1. 6MPa,订货时请注明系统工作压力；

7、GF型衬氟管道泵广泛用于石油、化工、冶金、电力、造纸、烟气脱硫、除尘、食品制药和合成纤维等部门。

服务承诺

1、易损件和其它配件,保证长期供应。

2、可根据用户要求设计耐高蚀新型泵、匹配防电机。

3、对本公司提供的产品提供技术咨询及终身服务。

4、负贵免赛上门调试、维修(易损件按厂价收取)。

型号及参数

表一：配二级电机 n=2900r/min 设计压力：1.6MPa

序号	型号	流量 m'/h	据程 m	效率 %	汽蚀余量 m	进口×出口 mm	电机功率 kw	整机质量 kg
1	40GF-20	8	20	31	2.5	40 ×40	1.5	50
		*6.3	20	30
		10	18	32
2	40GF-32	8	32	31	3.5	40X 40	3	82
		*6.3	32	30
		10	30	32
3	50GF-20	7	22	40	3.5	50X50	2.2	84
		*12.5	20	45
		15	16	42
4	SOGF-32	7	33	33	3.5	50X50	4	88
		*12.5	32	45
		15	30	45
5	SOGF-50	7	51	28	3.5	50 ×50	7.5	135
		*12.5	50	40
		15	49	48
6	SOGF-80	7	80	20	5	50X50	11	180
		*12.s	80	30
		15	77	38
7	65GF-20	15	22	47	3.5	65X65	3	83
		*25	20	52
		35	16	57
8	65GF-32	15	33	38	3.5	65×65	5.5	118
		*25	32	47
		35	30	57
9	65GF-50	15	52	30	3.5	65X65	11	178
		*25	50	45
		35	48	42
10	65GF-60	15	82	30	3.5	65X65	18.5	230
		*25	80	42
		35	72	44
11	BOGF-20	35	22	42	4	80×80	5.5	126
		*50	20	55
		60	18	80
12	BOGF-32	35	33	45	4	80×80	11	180
		*50	32	50
		60	27	39
13	BOGF-50	35	52	43	4	80X80	18.5	220
		*50	50	55
		60	45	43
14	100GF-20	65	22	57	4.5	100×100	11	192
		*100	20	80
		120	17	63
15	100GF-32	65	35	57	5	100×100	18.5	240
		*100	32	62
		110	28	65
16	100GF-50	65	51	54	5	100X100	30	340
		*100	50	60
		120	43	48
